Schiedel ICS Fußteil aus Edelstahl Ablauf unten für die Bodenmontage

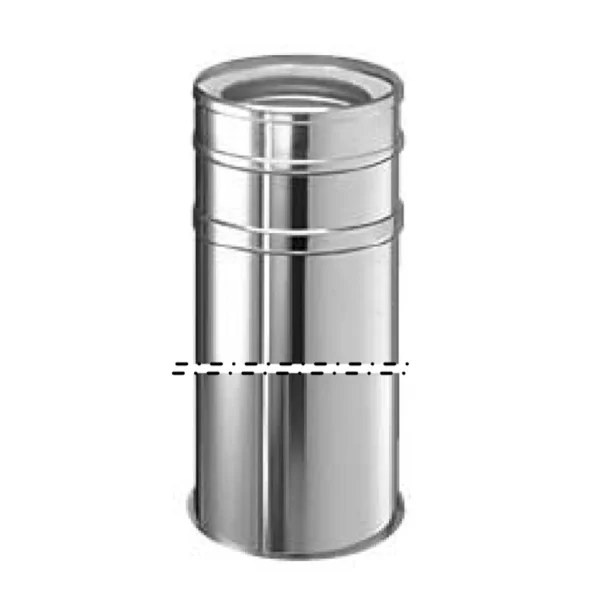

Das Fußteil für das Schornsteinsystem ICS der Firma Schiedel dient der Bodenmontage. Wenn eine Wandmontage des Schornsteinsystems nicht möglich oder nicht praktikabel ist, kommt dieses Fußteil zum Einsatz. Es besteht – wie das gesamte ICS-System – aus robustem Edelstahl.
Das Bauelement kann bei Bedarf gekürzt werden. Das hier gezeigte Fußteil hat keinen Ablauf und ist mit neun verschiedenen Innendurchmessern in unserem Sortiment verfügbar: 80 / 100 / 130 / 150 / 180 / 200 / 230 / 250 / 300 mm.
| Betriebsweise | Unterdruck, überdruck, trockener / feuchter Betrieb |
|---|---|
| Brennstoff | Festbrennstoff / Öl & Gas |
| Abgastemperatur | bis 600° trocken / feucht |
| Isolierung | 25 mm Mineraldämmung |
| Innenrohr | Materialstärke 0,5 mm – 0,6 mm |
| Außenrohr | Materialstärke 0,5 mm – 0,7 mm / glänzend |
| Wärmedurchlasswiederstand | R37 m² K/W (bei 25 mm) |
| Nutzlänge | 1045 mm |
| Schornstein-Innen-Ø (mm) | 80 | 100 | 130 | 150 | 180 | 200 | 230 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| Schornstein-Außen-Ø (mm) | 130 | 150 | 180 | 200 | 230 | 250 | 280 | 300 | 350 |
| Bodenplatten-Ø unten (mm) | 170 | 190 | 220 | 240 | 270 | 290 | 320 | 340 | 390 |
