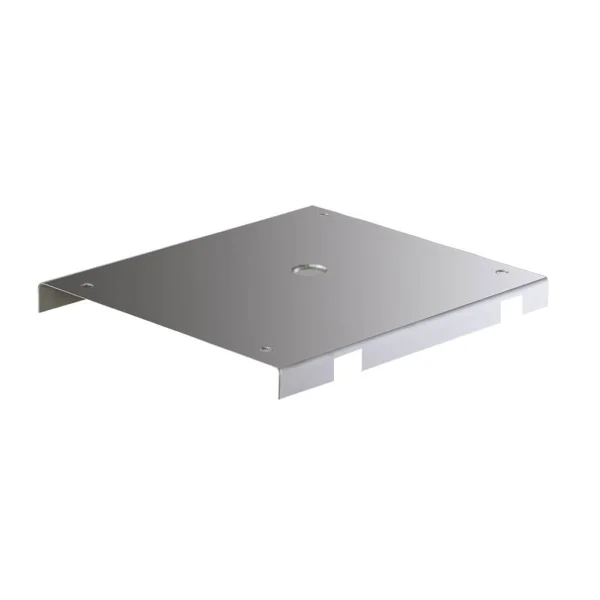

Schiedel ICS Grundplatte für Fußteil Ablauf unten – nach Bedarf verkürzen
Auf der ICS Grundplatte steht das Fußteil und damit das ganze ICS Abgassystem von Schiedel sicher auf dem Untergrund. Die quadratische ICS Grundplatte aus Edelstahl mit den wählbaren Innendurchmessern 80 / 100 / 130 / 150 / 180 / 200 / 230 / 250 / 300 mm vergrößert die Standfläche und kann bei Bedarf gekürzt werden.
| Betriebsweise | Unterdruck, überdruck, trockener / feuchter Betrieb |
|---|---|
| Brennstoff | Festbrennstoff / Öl & Gas |
| Abgastemperatur | bis 600° trocken / feucht |
| Isolierung | 25 mm Mineraldämmung |
| Innenrohr | Materialstärke 0,5 mm – 0,6 mm |
| Außenrohr | Materialstärke 0,5 mm – 0,7 mm / glänzend |
| Wärmedurchlasswiederstand | R37 m² K/W (bei 25 mm) |
| Nutzlänge | 90 mm |
| Schornstein-Innen-Ø (mm) | 80 | 100 | 130 | 150 | 180 | 200 | 230 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| Schornstein-Außen-Ø (mm) | 130 | 150 | 180 | 200 | 230 | 250 | 280 | 300 | 350 |
| Breite (mm) | 255 | 275 | 305 | 325 | 355 | 353 | 383 | 403 | 453 |
| Tiefe (mm) | 188 | 208 | 238 | 258 | 278 | 285 | 315 | 335 | 385 |
