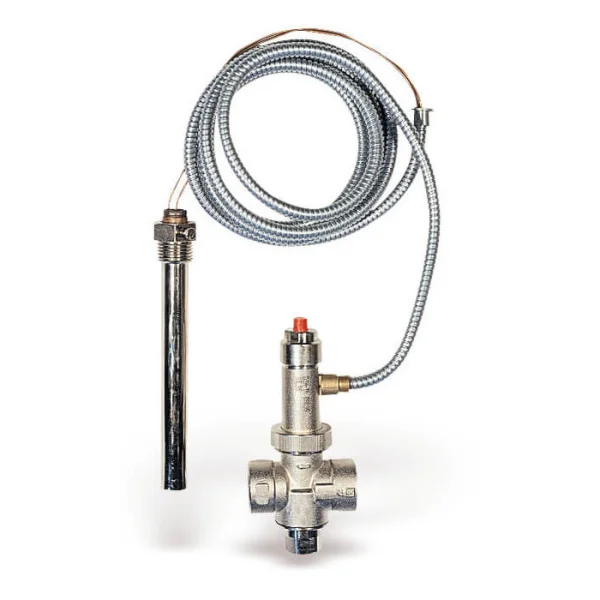

Thermische Ablaufsicherung Watts STS-20-400 – 4 M

Thermische Ablaufsicherung Watts STS-20-400 – 4 Meter

Zur temperaturseitigen Absicherung von Heizkesseln in geschlossenen Warmwasserheizungsanlagen, die mit festen Brennstoffen beheizt werden, ist eine thermische Ablaufsicherung vorgeschrieben. Dazu zählen wasserführende Kaminöfen, Kamineinsätze und Pelletöfen mit Wassertasche.

Mittels eines Tauchfühlers wird die Kesseltemperatur ermittelt. Steigt diese über einen Wert von 97 °C gibt das integrierte Ventil den Zulauf von Kaltwasser zur Kühlung des Kessels frei. Dadurch wird ein Temperaturanstieg über 110°C verhindert.

Einbau der Watts STS-20-400 – 4 Meter

Die thermische Ablaufsicherung Watts STS-20-400 wird an den Warmwasserabgang des Warmwasserbereiters angeschlossen. Dabei ist sie in Pfeilrichtung zu montieren (Bild links). Das Tauchrohr mit den Fühlern wird in den dafür am Kessel vorgesehenen Stutzen eingeschraubt. Bei Kesseln mit einem zugelassenen Sicherheitswärmetauscher kann die thermische Ablaufsicherung im Kaltwasserzulauf angebracht werden (Bild rechts). Dabei werden die Fühler der Tauchhülse ebenfalls in den dafür am Kessel vorgesehenen Stutzen eingeschraubt.

Technische Daten

• Hersteller: Watts Industries
• Inkl. Druckknopf für manuelle Auslösung
• Länge des Kapillarrohrs: 4 m
• Tauchfühler: 0,5 Zoll
• Betriebstemperatur min. -10 bis max. 110°C
• Kapillarrohr aus Kupfer, Länge 13 cm inkl. Schutzrohr
