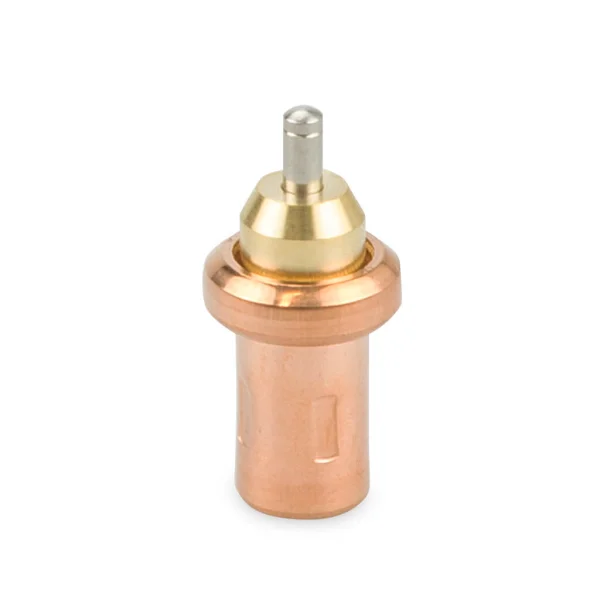

Thermostatpatrone Laddomat – Öffnungstemperatur 57°C

Thermostatpatrone Laddomat

Thermostatpatronen sind in Rücklaufanhebungen und Ladeventilen bei verschiedenen Herstellern verbaut und dienen dazu, die Rücklauftemperatur entsprechend nach Herstellervorgaben des Wärmeerzeugers zu regulieren. Vereinzelt kommt es vor, dass noch weitere Messingteile die Patrone umschließen, der Grundkörper ist jedoch immer identisch.

Die Patrone sitzt im Vorlauf des Wärmeerzeugers und leitet das warme Wasser in der Anfangsphase zur Heizquelle zurück, bis die entsprechende Temperatur erreicht ist. Die Patrone öffnet eine Ventilklappe mittels eines Stifts, welcher aus der Thermostatpatrone bei Wärmeeinwirkung ausfährt. Dabei wird gleichzeitig der Weg vom Pufferspeicher geöffnet, um kaltes Wasser beizumischen. Durch die Mischung von heißem Wasser aus dem Vorlauf und kaltem Wasser aus dem Pufferspeicher, wird immer die vorgegeben Rücklauftemperatur durch die Patrone einreguliert.

Meist wird von einer Öffnungstemperatur gesprochen. Welche Temperatur nötigt ist, ist in der Bedienungsanleitung des Herstellers nachzulesen. Je nach Patrone ist diese unterschiedlich und anhand der eingestanzten Zahl ermittelbar.

Sollten Sie eine Ersatzpatrone benötigen, können Sie die entsprechende Patrone nach dieser Tabelle ermitteln:

Eingestanzte Nummer	Patronentemperatur
5840	53 °C
5749	57 °C
8719	72 °C
1456	78 °C
5839	63 °C
1467	83 °C
8222	87 °C

Die Patronen findet man in den Produkten der Hersteller Termoventiler (Laddomat Rücklaufanhebung), Wip (Wipex Ladeventileinheit), Esbe (Ladeventileinheit), LK Armatur (Thermomat Eco), sowie bei weiteren Herstellern.

Die bei uns erhältlichen Laddomatmodelle 11-30, 21-60 oder 21-100 sowie das Auslaufmodell Laddomat 21 haben diese Patrone verbaut.
